18位、2MSPS、100dBFS SNR，圣邦微电子SGM51823D登场
2026-06-09
中国电源产业网
导语：圣邦微电子推出18位、2MSPS、100dBFS SNR、单通道、真差分输入、串行接口的精密SAR ADC SGM51823D。器件适用于电池供电设备、机器自动化、医疗设备、精密数据采集系统和自动测试设备。
圣邦微电子推出18位、2MSPS、100dBFS SNR、单通道、真差分输入、串行接口的精密SAR ADC SGM51823D。器件适用于电池供电设备、机器自动化、医疗设备、精密数据采集系统和自动测试设备。
SGM51823D采用1.8V VDD供电，支持-VREF至+VREF的差分输入范围，外置参考电压范围为4.096V至5.1V，VIO电源电压范围为1.8V至5V。器件兼容SPI接口，但需注意：最大2MSPS的转换速率仅在启用Turbo模式、SCLK频率不低于100MHz且VIO ≥ 2.7V的条件下才能实现。
该产品符合环保要求，为无铅、无卤素绿色器件，工作温度范围达-40℃至+125℃，满足扩展工业级标准，采用符合环保理念的MSOP-10绿色封装。
SGM51823D主要特点与优势
亮点一 高吞吐率，便于系统设计
器件吞吐率达2MSPS。不仅支持高频信号精准采集，还有余量做过采样，从而可适当放宽抗混叠滤波器的设计要求。
亮点二 动态性能优异
● 典型SNR（信噪比）：100dBFS（@1kHz，5V参考）
● 典型THD（总谐波失真）：-107.5dBFS（@1kHz，5V参考）
亮点三 灵活的电源与输入接口
● 核心供电电压：1.8V
● 数字接口供电范围：1.71V至5.5V（方便直接连接1.8V、3.3V或5V逻辑电平，无需额外电平转换电路）
● 真差分输入范围：-VREF至+VREF，共模抑制能力强
● 参考电压范围：4.096V至5.1V，兼容常用基准电压源
亮点四 高ESD防护等级
器件提供业界较高水平的ESD防护能力：
● HBM（人体模式）耐压±4000V
● CDM（充电器件模式）±1250V
有助于提升板级设计与产线焊接的良率和可靠性。
亮点五 封装友好，上手门槛低
● 器件采用符合环保理念的MSOP-10绿色封装，便于手工焊接和调试，有利于研发阶段的快速验证。
SGM51823D的支持与服务
● 样品与代码：DEMO板和参考代码均已准备就绪，支持客户直接上板实测。
● 小包装福利：新增500PCS/TR小包装选项，对小规模用户和研发阶段非常友好。
SGM51823D的适用场景
● 电池供电设备（低功耗，11.2mW@1MSPS）
● 机器自动化（强抗干扰能力，工作温度范围-40℃至+125℃）
● 医疗设备（高精度要求）
● 精密数据采集与ATE（自动测试设备）

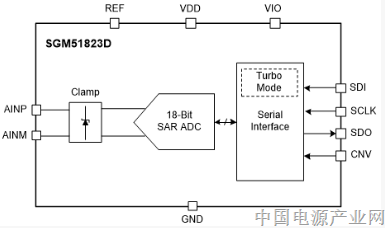

图1 SGM51823D功能框图
图2 SGM51823D封装引脚图
欢迎实测SGM51823D的动态性能，并与我们进一步探讨驱动电路及参考源设计等问题。（来源：圣邦微电子）
