绿色数据中心推介 蓝汛首鸣数据中心

2018-02-05

中国电源产业网

导语:蓝汛首鸣数据中心园区总建筑面积80,000平方米,以9栋数据中心大楼、1栋内容交换中心大楼和15,000个机柜的体量,成为坐落在北京的少数超大规模数据中心之一,是国家A级数据中心,同时对标国际TIA-942的T3等级。这也是蓝汛迄今为止,自有土地产权,自主规划、设计和运营的第一座数据中心园区。

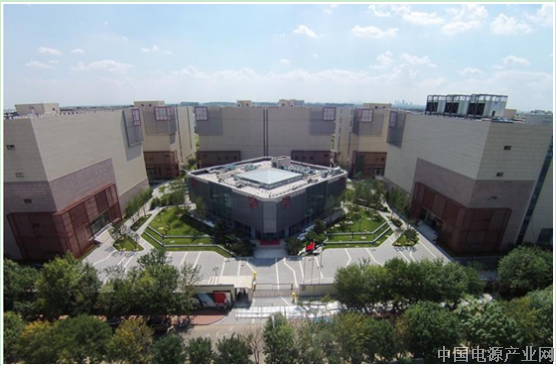

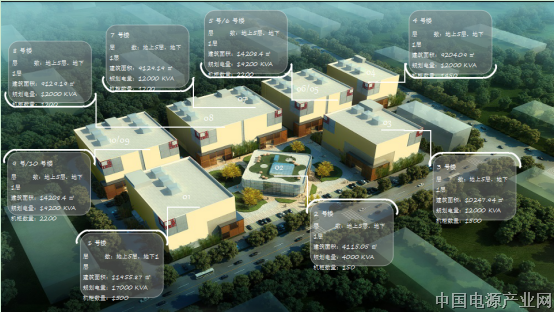

蓝汛首鸣数据中心园区总建筑面积80,000平方米,以9栋数据中心大楼、1栋内容交换中心大楼和15,000个机柜的体量,成为坐落在北京的少数超大规模数据中心之一,是国家A级数据中心,同时对标国际TIA-942的T3等级。这也是蓝汛迄今为止,自有土地产权,自主规划、设计和运营的第一座数据中心园区。




2016年6月,首鸣数据中心正式启用运营,2号楼(交换中心),3号楼,5、6号连体楼已投入使用。蓝汛首鸣3号楼于2017年1月16日宣布落成。

据介绍,园区内每栋机房楼都是一个完整且独立的生态系统,由地下1层、地上5层组成。一层基础设施层,分布有柴油发电机组,水冷机组,高压配电室。

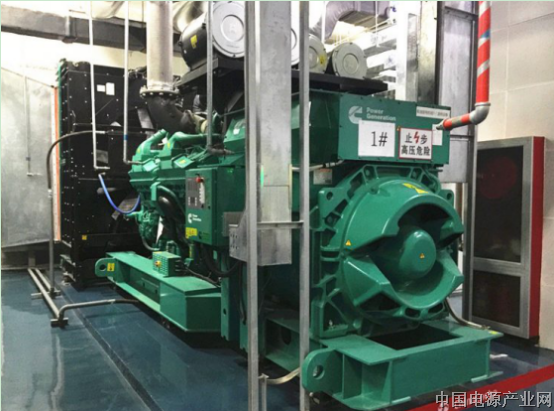

柴油发电机组N+1冗余配置

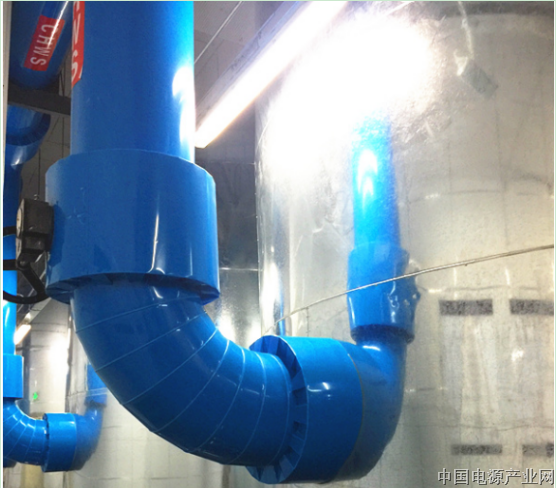

蓄水罐

水冷机组2+1冗余配置,对应机柜层的空调设施,将冷热水进行循环,保证机房室内温度21±2度,恒温恒湿。整栋楼的二层分布有消防基础设施及一些具备重要功能的辅助间和监控区域,供蓝汛运维人员及客户驻场人员使用。在参观过程中笔者注意到,运维人员可通过实时监控位于该层的动环系统大屏,及时发现电力、温度等异常变化。

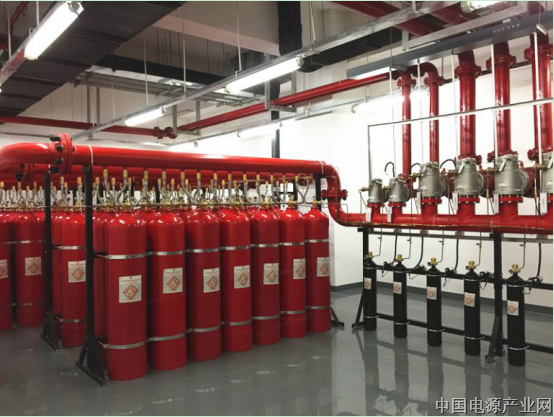

气体灭火器,可保证对设备的损坏最低

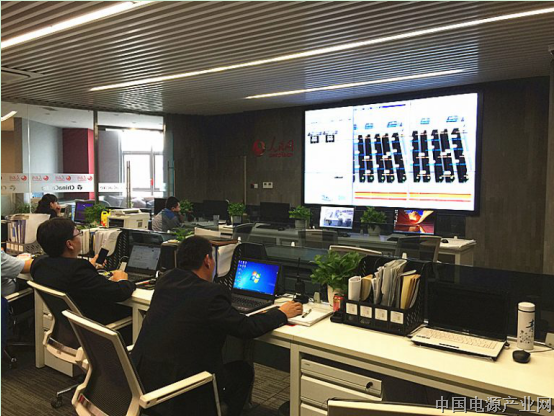

3号楼动环系统

三至五层为整栋楼核心区域机柜层,以五层为例,按照模块化的设计被划分为501和502两个模块,分别存放机柜240个和260个。为满足客户灵活、弹性扩展需求,首鸣机房将机柜高度设计为2.2米,高于主流机柜高度。用户可以选择标准机柜、机房场地、VIP隔笼等多种形态的可定制化产品。

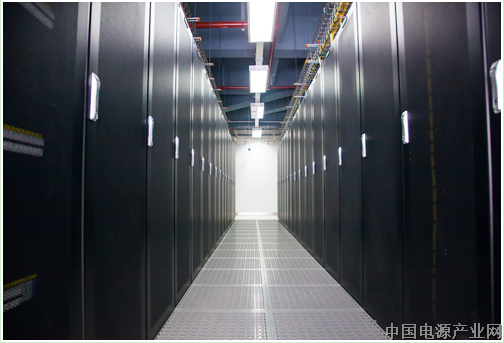

机房模块化设计

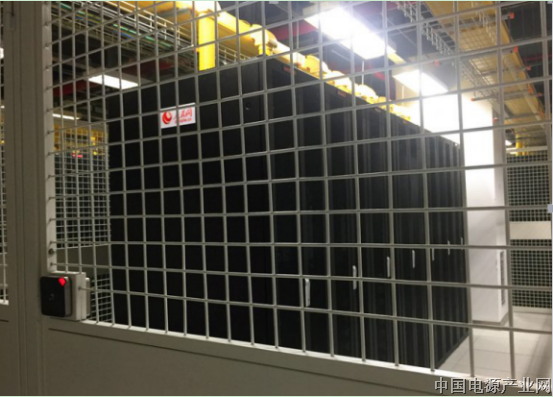

VIP隔笼

目前,电力系统的可用性已成为数据中心等级区分的一个关键指标,首鸣机房的电力可用性高达99.99%,可确保全年累积断电时间不超过53分钟。为保证电力供应,园区引入了真正的双路市电。园区内110kV变电站可为园区提供稳定充足的电力供应。第二路市电通过隧道井从附近的新国展引入。另外,如遇二路市电同时中断时,UPS可保证整栋楼满载情况下15分钟不断电。同时,柴油发电组也会在60秒内启动。据了解,首鸣机房在运营至今的1年零2个月内还未出现过断电事故,可靠性达到了100%。

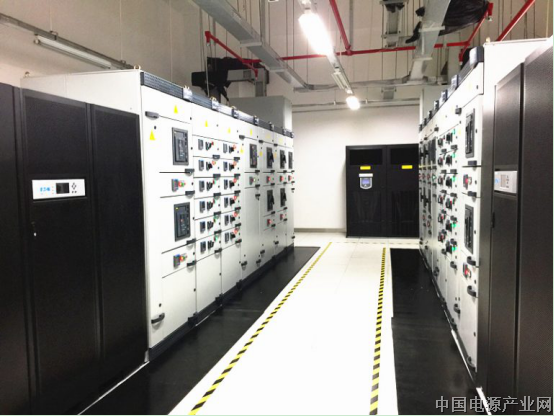

UPS

基于模块化设计理念,首鸣机房每层配备两个UPS,且都是独立的2N冗余配置,保证了极高的可靠性。同一层的空调室,采用冷热通道分离设计,与楼下水冷机组协同工作。通过下送风,上回风技术为机柜降温,保证机房恒温恒湿。

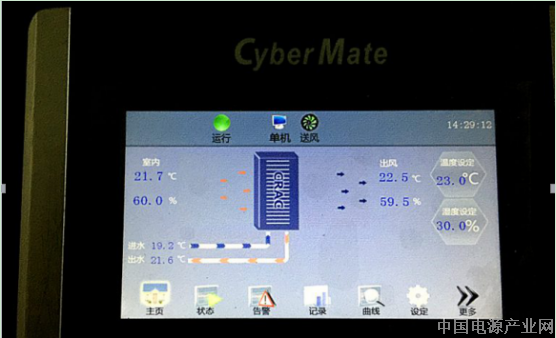

空调面板

数据中心采用层与层,楼与楼之间都相对独立的模块设计,这种以模块化为单位解决问题,极大地提高了数据中心的可靠性。总体来看,首鸣数据中心通过对电力系统、制冷系统、监控系统、安全系统等基础设施的高冗余设计,能够满足金融、政府、制造业等传统行业客户对于数据中心生产系统和灾备系统的要求。




园区内的7、8号楼将在2018年6、7月时正式推出。首鸣数据中心最初是本着模块化,灵活以及为客户带来便利的原则而设计,未来将为客户提供更多定制化数据中心服务。

编辑:编辑部

来源:《电源工业》杂志
